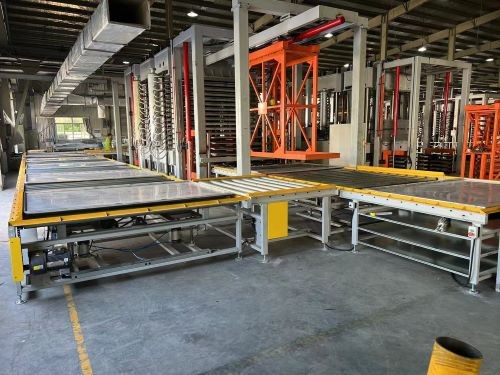

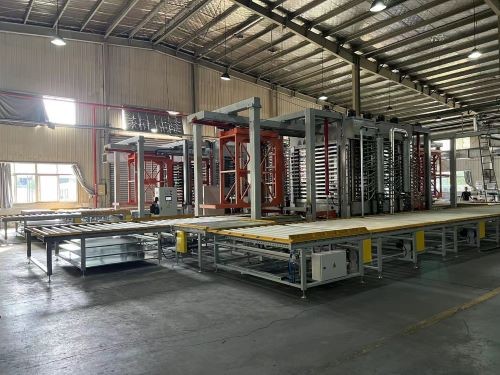

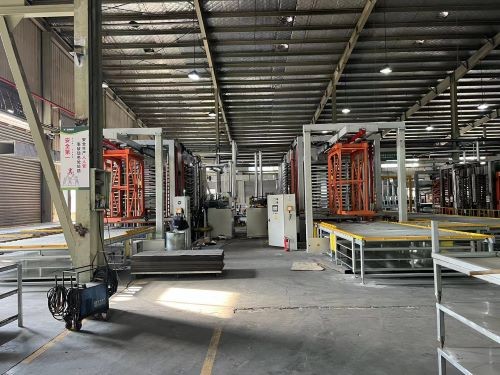

1000T大臺面地板成型機（自動回轉線）
1000T大臺面地板成型機（自動回轉線）
產品特點：
主機，雙缸快慢速形式，熱板四角導向，流轉線部分，全自動控制，光電檢測保護，全線除鋪料位設置啟動按鈕外，其余全部自動識別有無料后運行壓機升降，加熱排水，料架進出料，輸送線傳送料。全線帶故障報警功能。輸送線部設置預存料程序。
技術參數：
PVC-2200*1400-14Q-1000T自動線（單機組）技術參數與組件構成
A.主機構成
1.主機型式: 四柱式，雙缸，自下往上型式
2.鎖模力: 1000ton
3.油缸型式: 雙缸
4.最高壓力: 19Mpa
5.柱塞直徑: f800mm
6.柱塞最大行程: 1120mm
7.熱板間距: 80mm
8.熱板尺寸: (左右）2200mm X (前后）1400mm X (厚）60mm
9.層數: 十四層
12.主要材質: 鋼板（Q235A)
13.頂座: 焊接件(Q235A)。
14.中座: 焊接件(Q235A)。
15.油缸體: 球墨鑄鐵(QT500)
16.熱板: Q235A
17.柱塞: 冷硬鑄鐵
18.密封件： UPR系列
19.電機功率： 主機部11KW 料架部7.5KW
B.儲料架，卸料架
1.結構型式: 框架式，雙缸，上下運行型式
2.升降力: 10ton
3.油缸型式: 2X5ton活塞缸
4.最高壓力: 14Mpa
5.油缸直徑: f80mm
6.油缸最大行程: 3000mm
7.隔層間距: 80mm
8.適合承板尺寸: (左右）2200mm X (前后）1560mm
9.層數: 十四層
12.主要材質: 型材（Q235A)
13.油缸體: 外購標準件
B.推料架，拉料架
1.結構型式: 框架式，單缸，前后運行型式
2.推拉力: 5ton
3.油缸型式: 1X5ton活塞缸
4.最高壓力: 14Mpa
5.油缸直徑: f80mm
6.油缸最大行程: 2000mm
7.隔層間距: 80mm
8.適合承板尺寸: (左右）2200mm X (前后）1560mm
9.層數: 十四層
12.主要材質: 型材（Q235A)
13.油缸體: 外購標準件

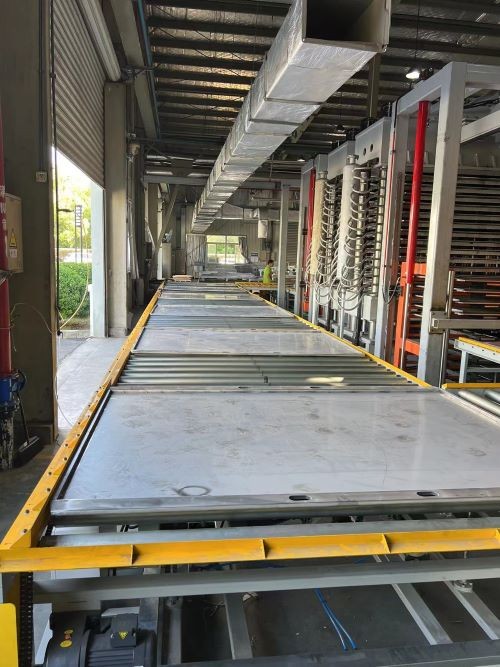

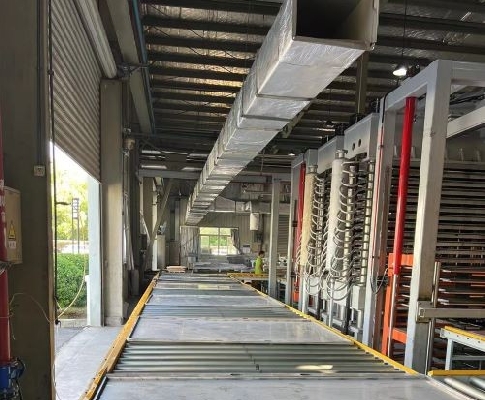

D.輸送線部
1.結構型式: 卸料架卸料，輸送機滾筒送料，入料端出料端絲杠電機推料形式
3.適合承板尺寸: (左右）2200mm X (前后）1560mm
4.鋪料操作區域: 單區
5.輸送運行速度: ≥200mm/sec.
6.主要材質: 型材（Q235A)
7.電機: 臺邦電機
8.氣缸： 臺灣亞德客
9.電磁閥： 臺灣亞德客
E.液壓系統
1.系統構成: 輔助缸快升，滿油閥快降油路，料架部采用比例閥系統，無級調速。
2.電機： 國產品牌
3.油泵： 國產品牌
4.板塊總成： 中山中勤
5.電磁閥： 北京華德
F.電氣系統
1.系統構成: 可編程控制器+觸摸屏+壓力傳感器組成
2.可編程控制器：日本三菱
3.人機界面： 臺灣威綸彩色
4.接觸器繼電器：施耐德
5.壓力傳感器： 瑞士HUBA
6.操作開關： 浙江科耐達
7.光電開關： 日本歐姆龍
G.外表涂裝
1.主機： RAL 6001 淺綠
2.運動部件： RAL 6013 交通紅
3.控制柜： RAL7035 灰白
